Konstrukcja PV. Art.nr 11.200 , 28 paneli PV

Konstrukcja wolnostojąca do montażu paneli fotowoltaicznych Art.nr 11.200_28  służy do instalacji 28  paneli fotowoltaicznych .  Montaż konstrukcji  bezpośrednio w przygotowanych wykopach – następnie betonowanych.

Dane charakterystyczne:

• liczba paneli PV 28 sztuk o wymiarach 1640-1750 x 992-1050
• materiał , stal konstrukcyjna . Rura stalowa fi 60,3 x 2,5 - rury pionowe , fi 60,3 x 2,0 rury poziome,
• szyna 80 x 40 wykonana z aluminium,
• zabezpieczenie antykorozyjne , ocynkowanie ogniowe. Trwałość powyżej 20 lat,
• kąt pochylenia konstrukcji standard 35 °,
• zmiana kąta pochylenia poprzez zmianę wysokości rur pionowych,
• wysokość maksymalna konstrukcji ponad grunt 2900 mm,
• wysokość minimalna konstrukcji ponad grunt 500 mm.
• wyskość rur pionowych , tylne 3000 mm , przednie 1500 mm

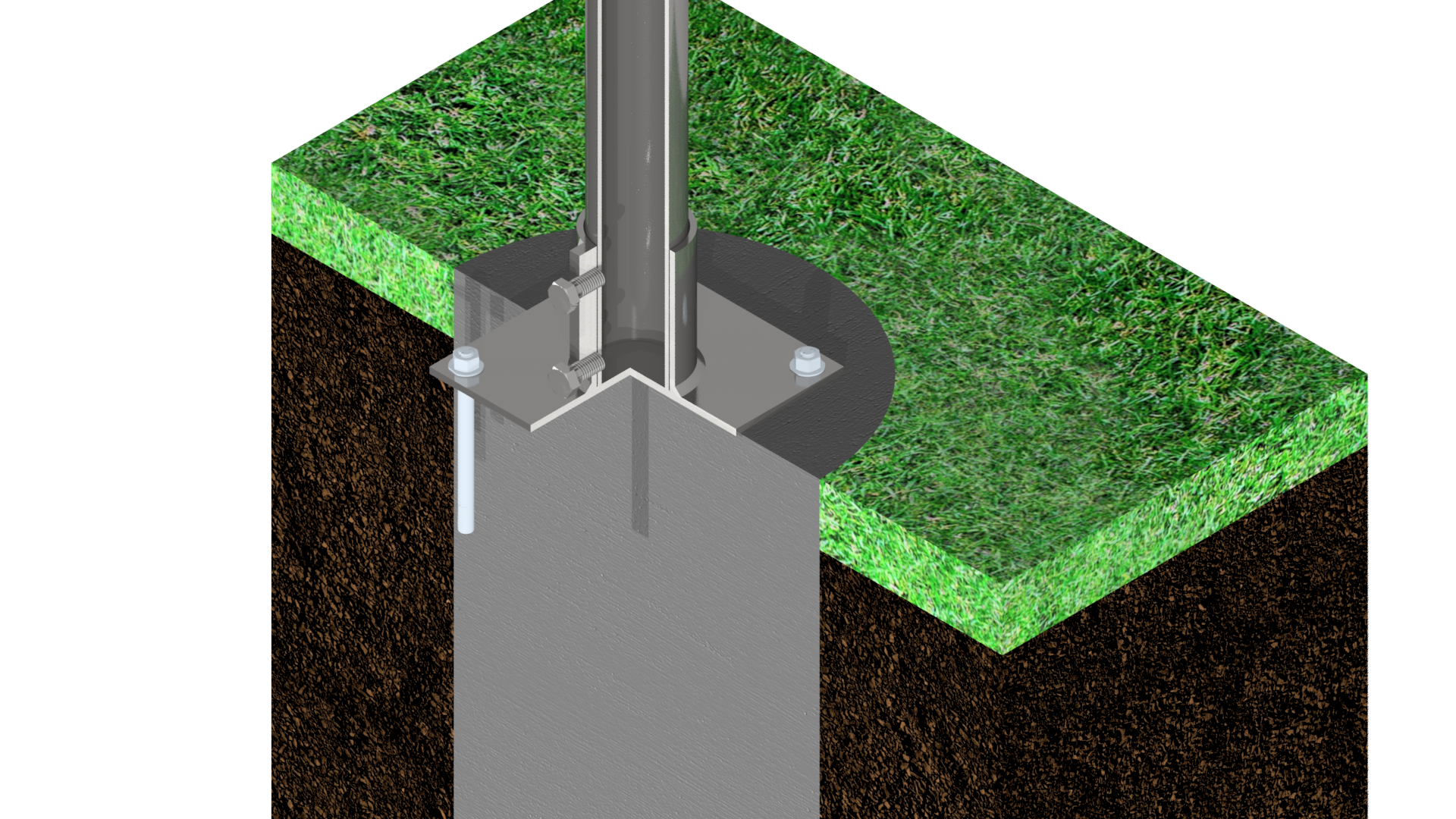

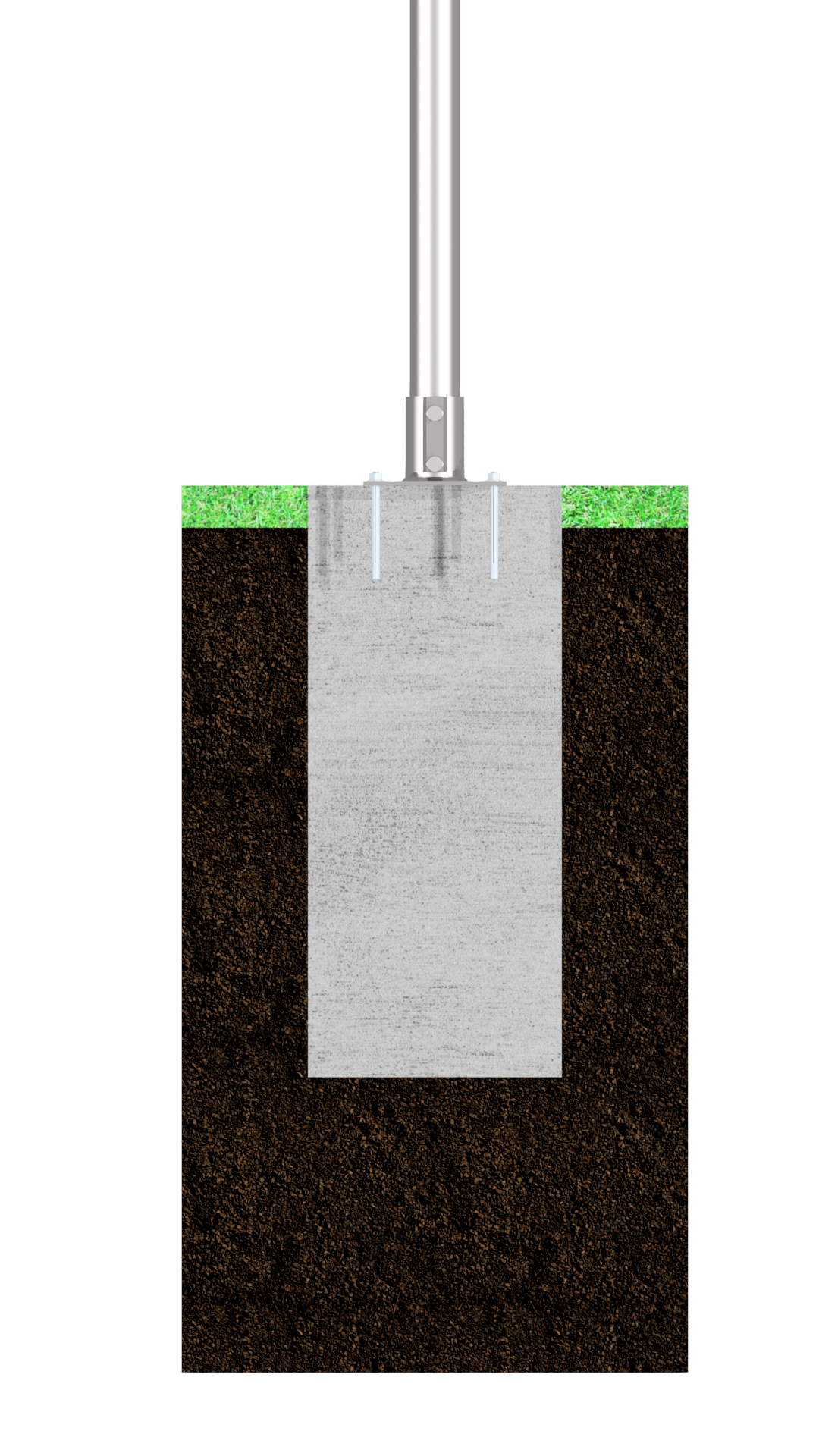

Konstrukcja może być mocowana do podłoża w sposoby alternatywne :

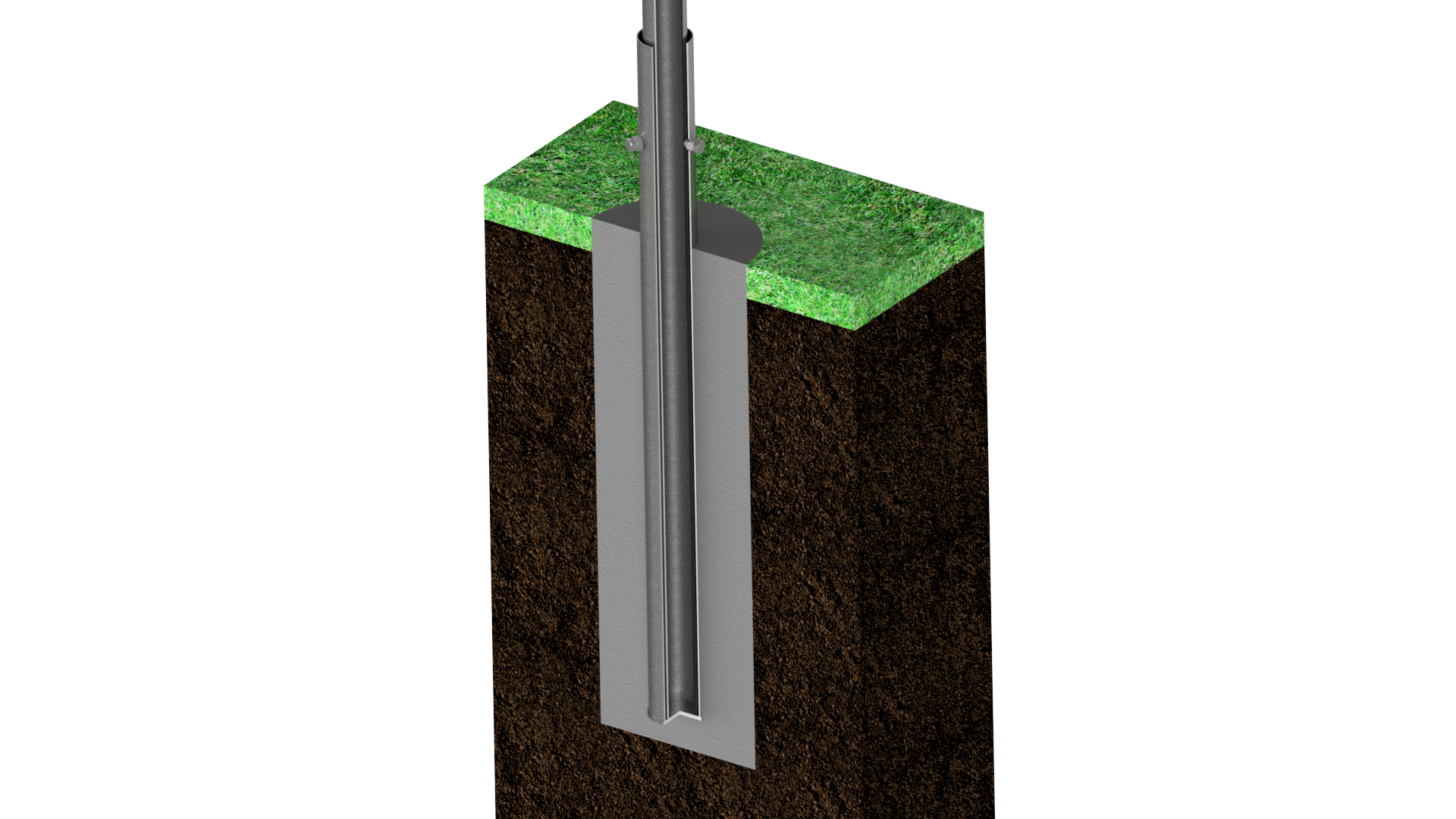

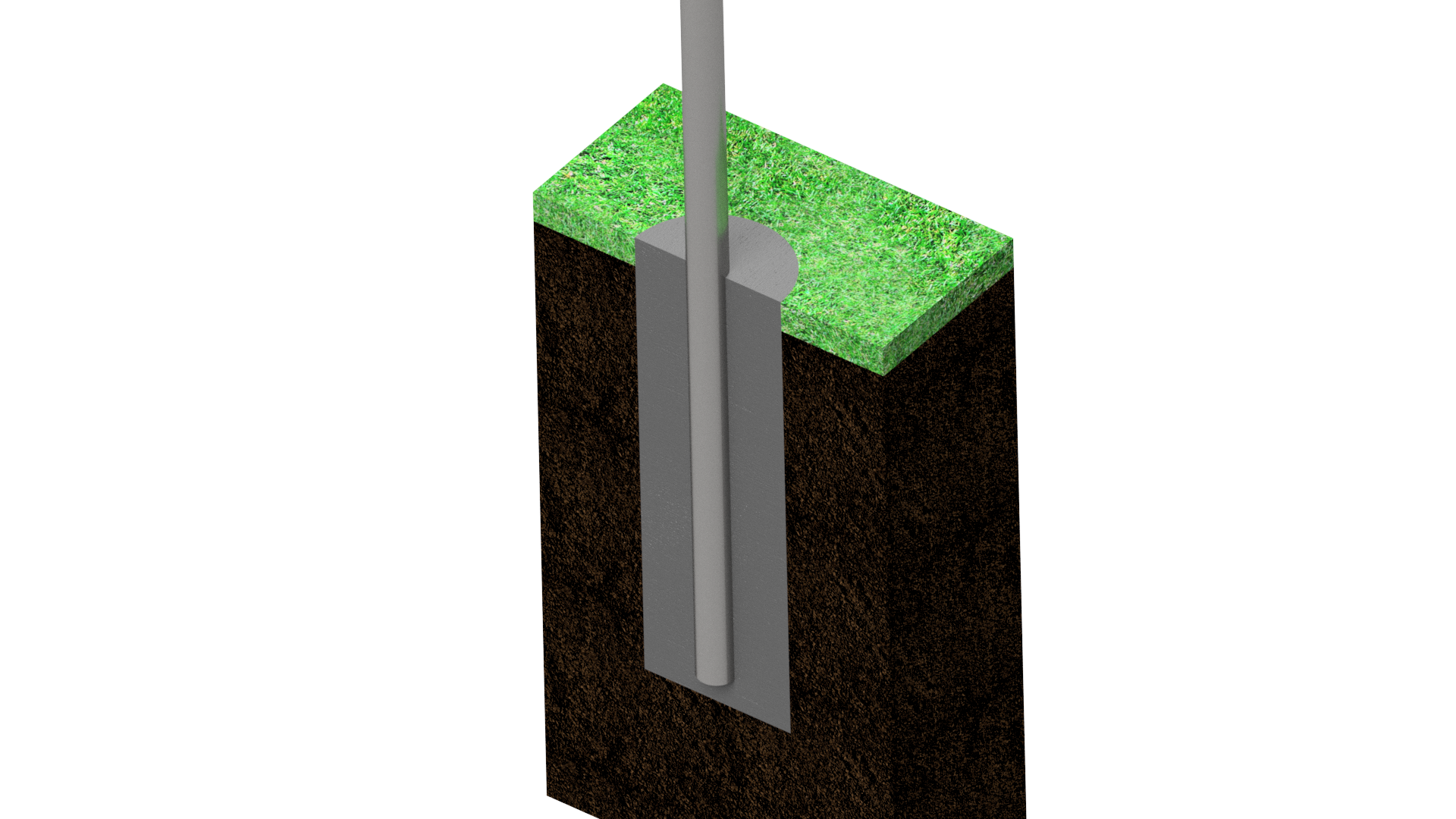

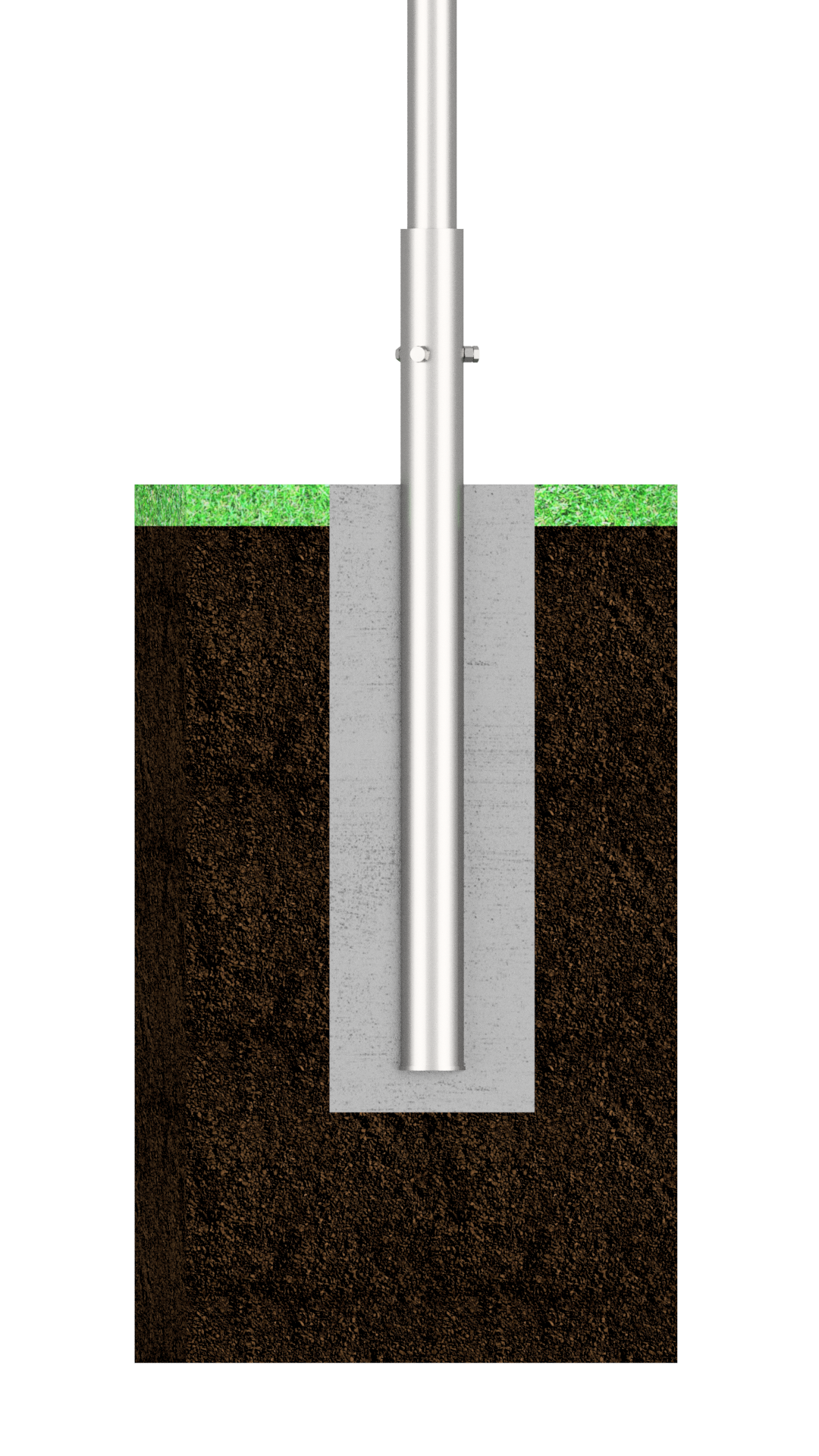

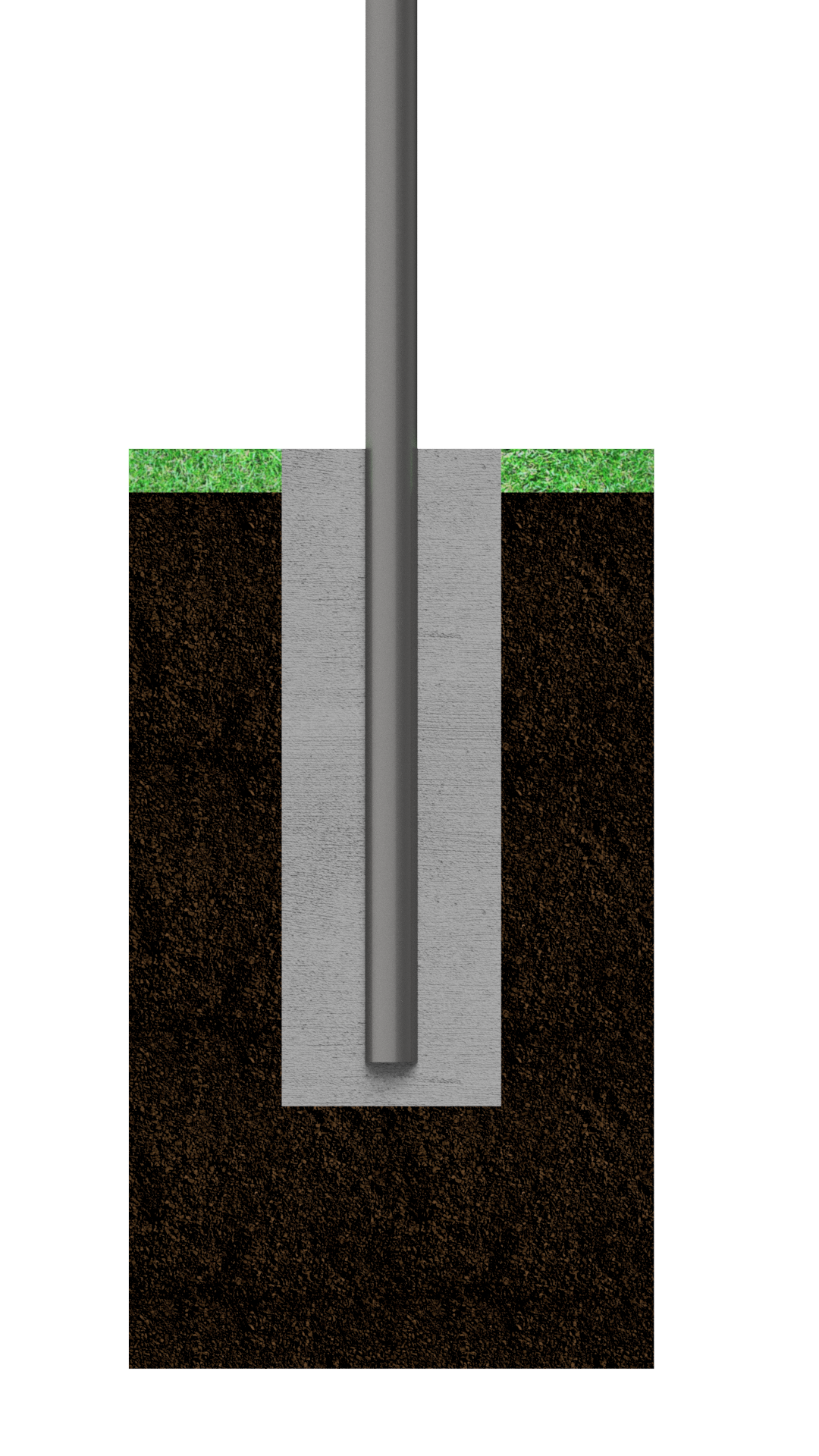

• osadzając w podłożu rurę o średnicy 76 mm  ( art.nr 11.200.21 ) , która następnie jest betonowana .

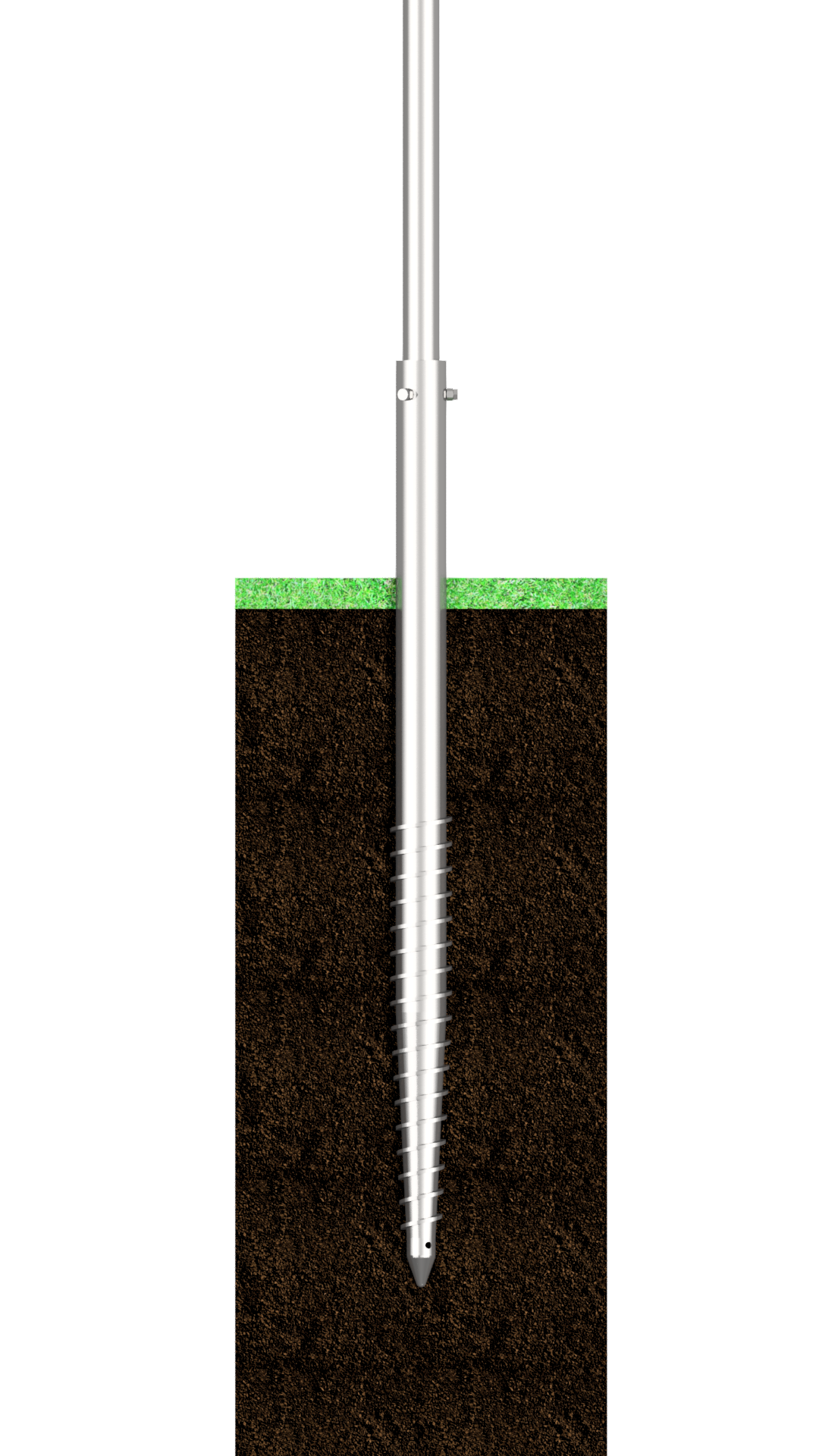

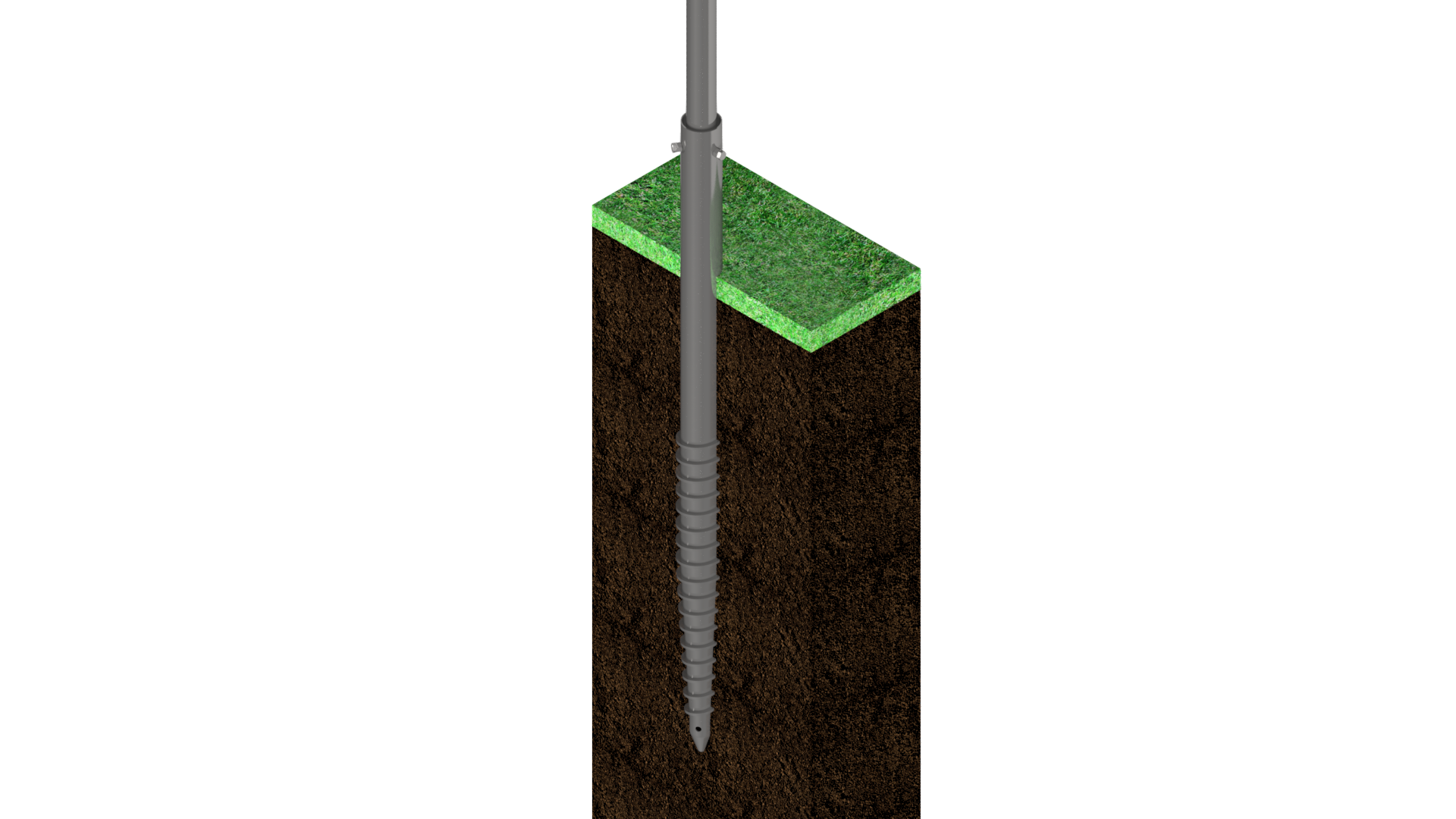

• wykorzystując śruby gruntowe wkręcane do gruntu , również o średnicy 76 mm  ( art.nr 11.516 )

Czas realizacji zamówienia na tą konstrukcję  1 - 2 dni robocze.
