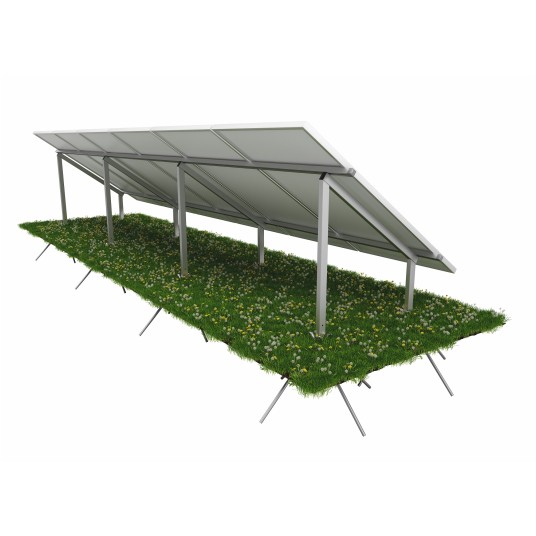

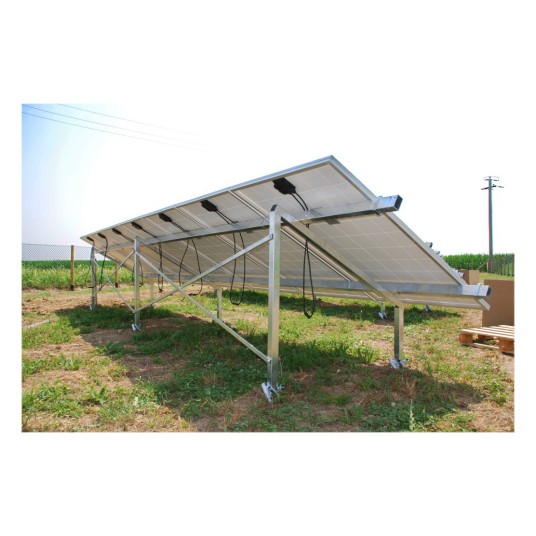

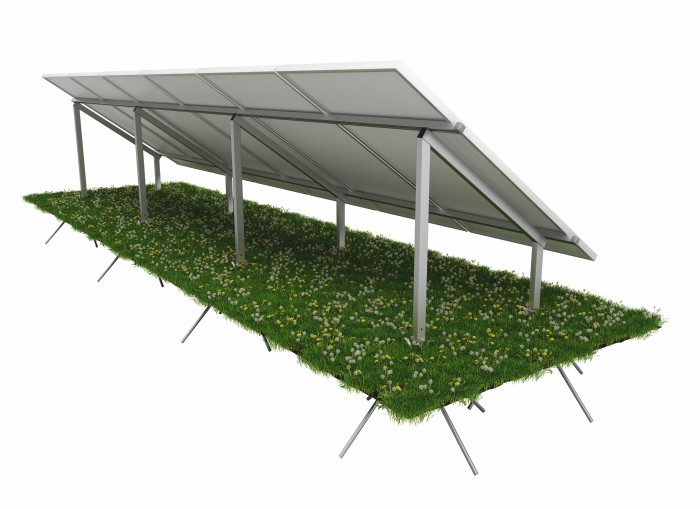

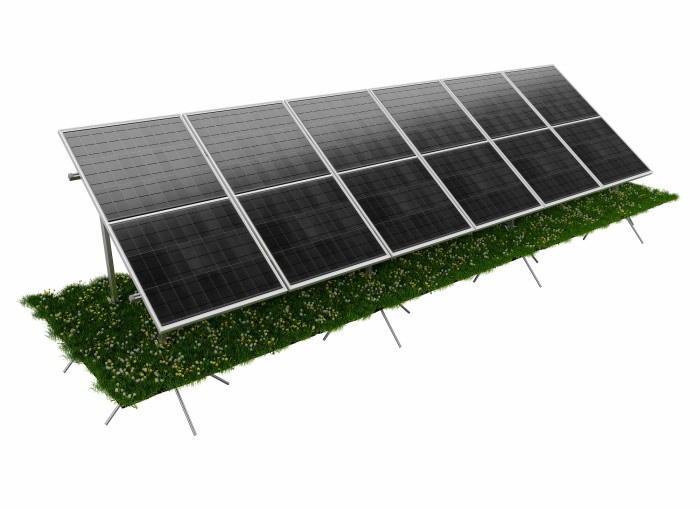

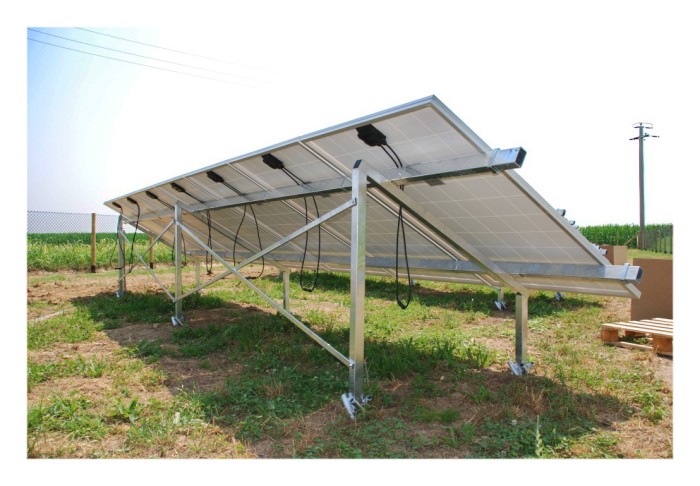

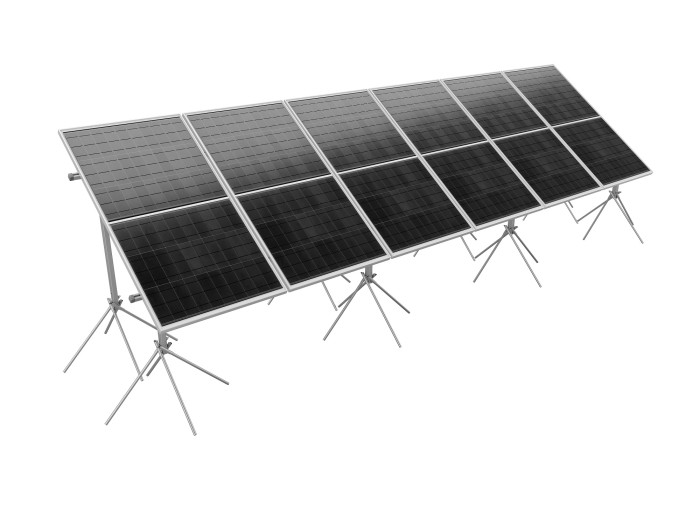

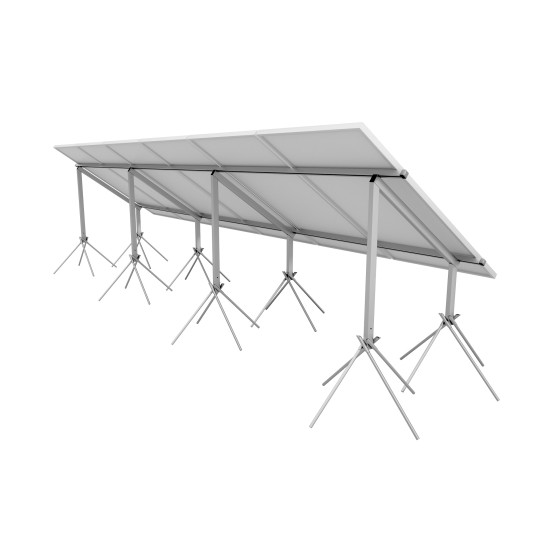

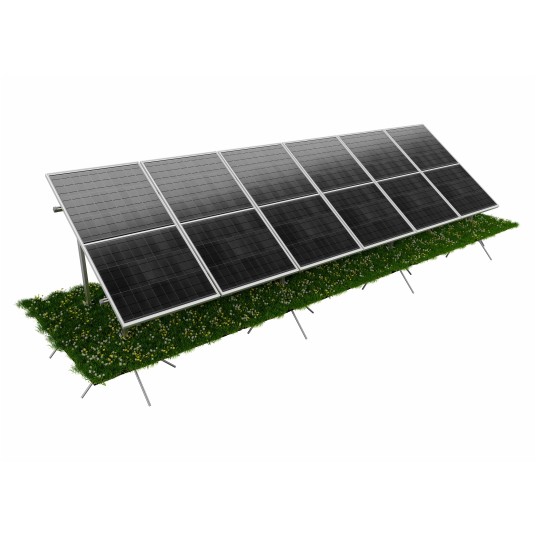

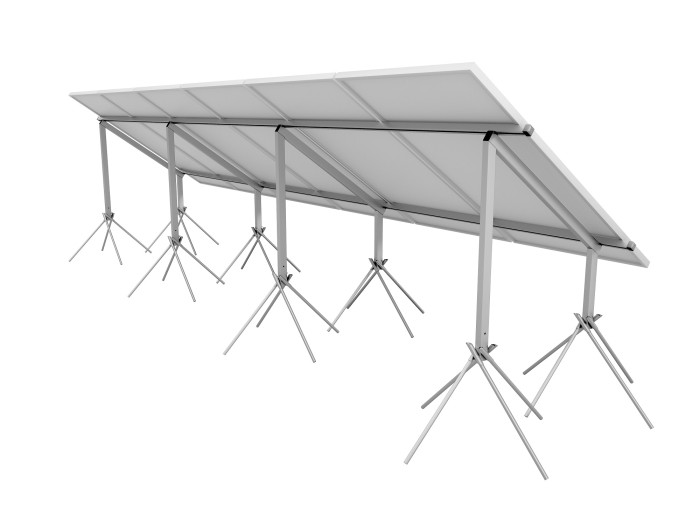

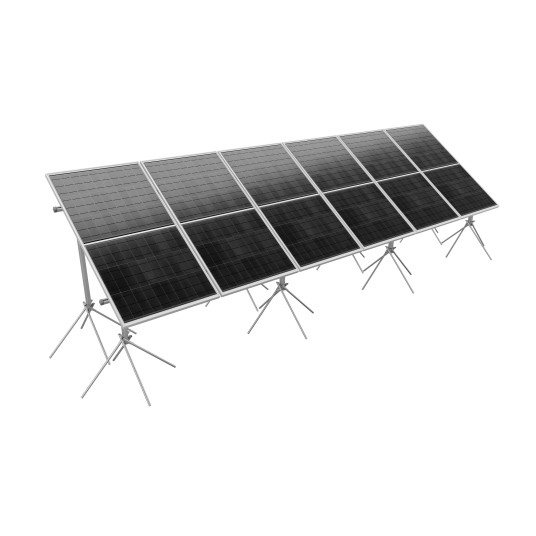

Konstrukcja gruntowa art.nr 11.801_6 służy do montażu 6-ciu paneli fotowoltaicznyh w układzie pionowym w jednm rzędzie

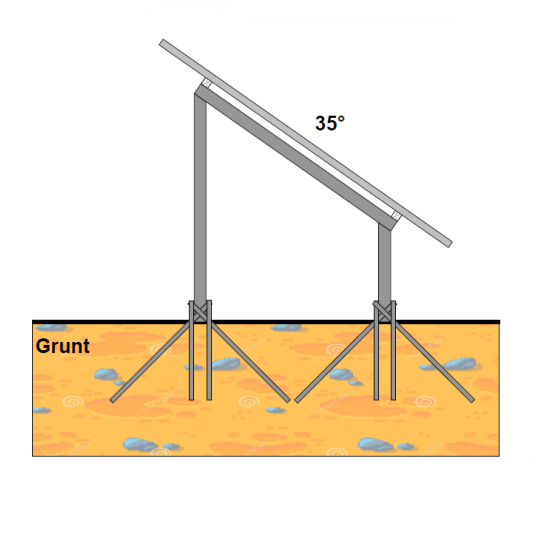

Montaż konstrukcji za pomocą systemu korzeniowego - rury wbijane przez prowadnice umieszczone w dolnej części słupów.

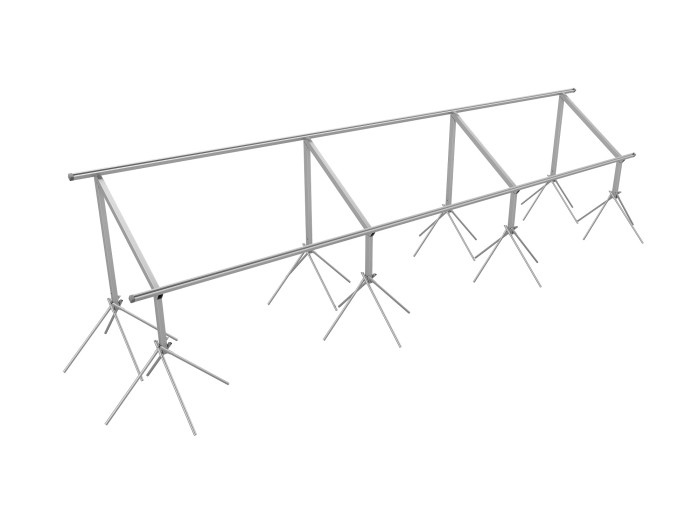

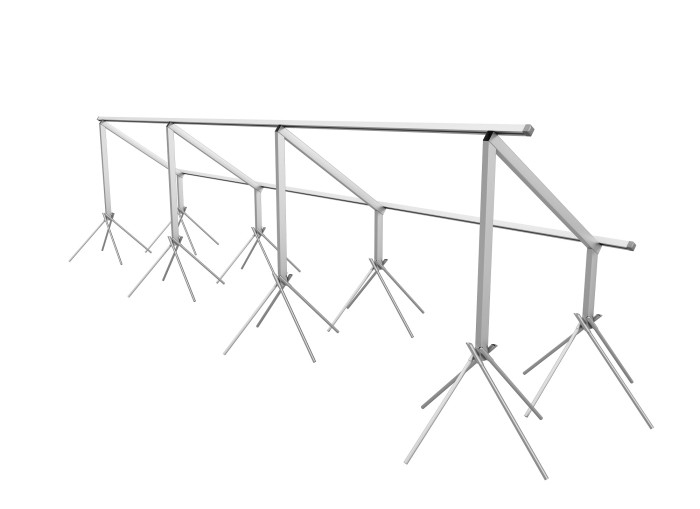

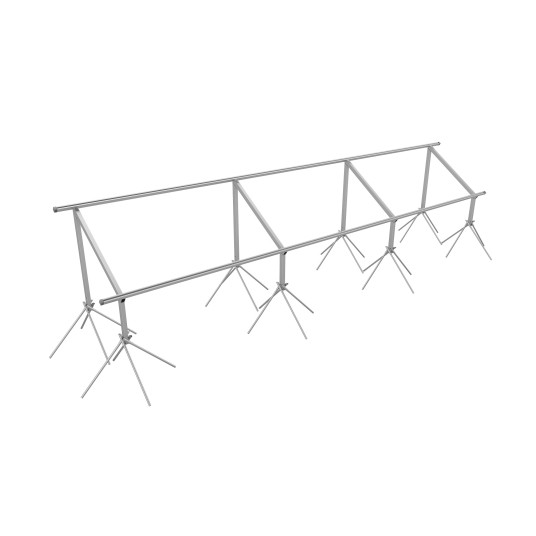

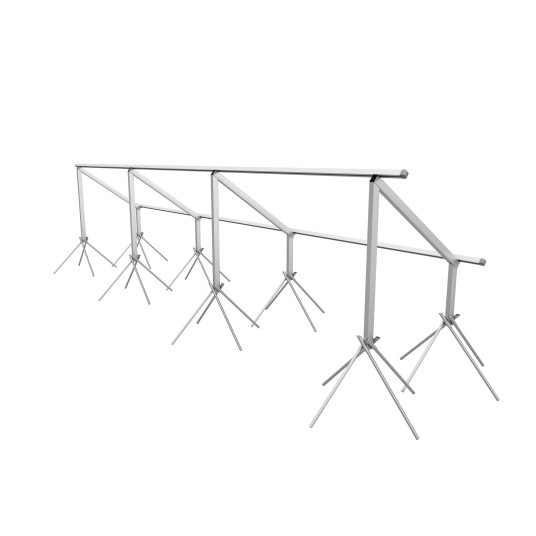

W skład konstrukcji wchodzi rama nadająca pochylenie 35° wraz z rurkami do wbicia w grunt oraz standardowa szyna
aluminiowa do mocowania paneli fotowoltaicznych.
Wykorzystując ramę 11.801 możemy tworzyć konstrukcje na dowolną liczbę paneli w układzie pionowym.
Dane charakterystyczne:
- materiał - stal konstrukcyjna
- rama stalowa z profilu 60x40x1,5 mm (4 sztuki )
- szyna aluminiowa 40x40 , długość 6600 mm ( 2 sztuki )
- zestaw klem , śrub i nakrętek do przymocowania paneli ( kolor srebrny )
- zabezpieczenie antykorozyjne, ocynkowanie ogniowe - trwałość powyżej 20 lat

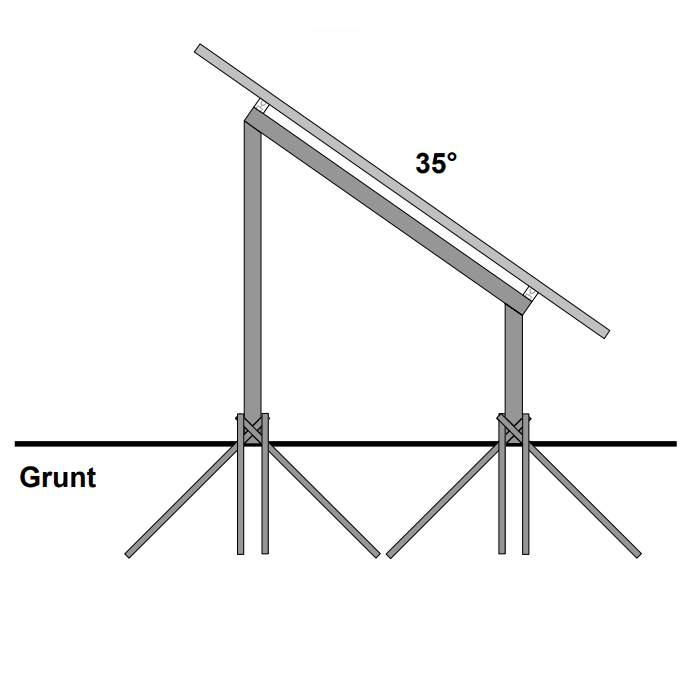

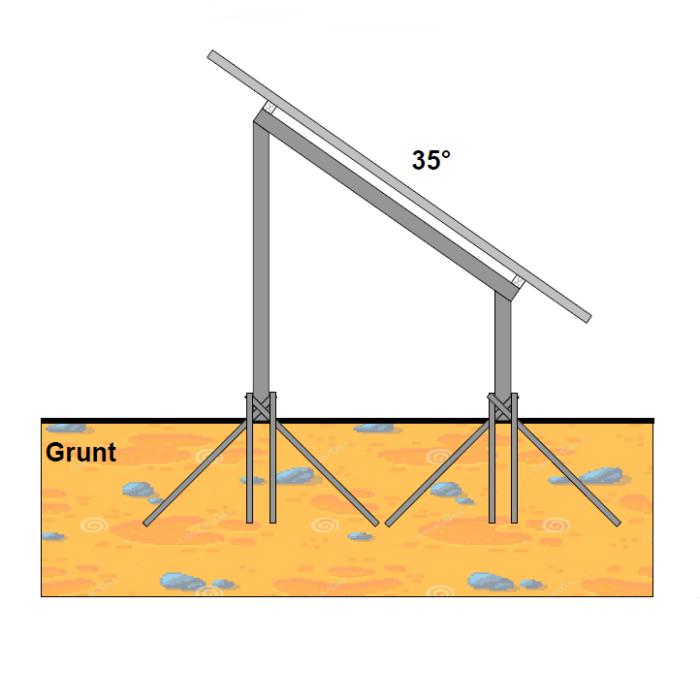

- kąt pochylenia konstrukcji 35°
- waga konstrukcji - ok 80 kg (

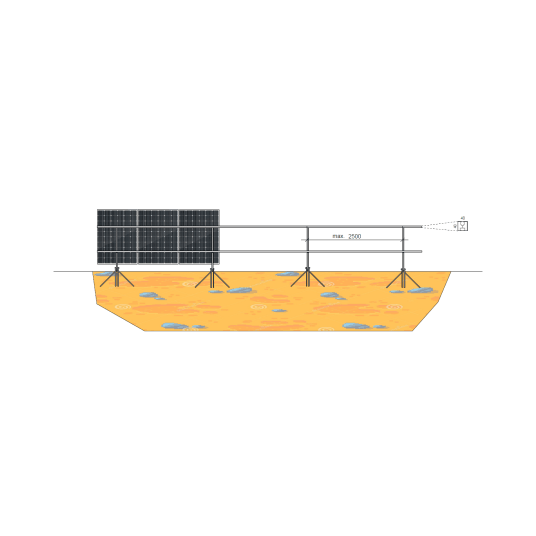

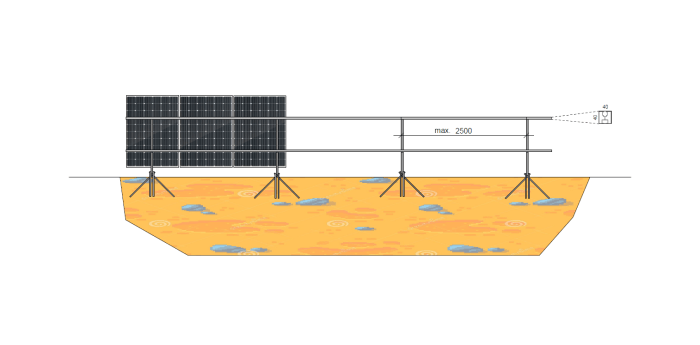

- max. rozstaw pomiędzy ramami 2500 mm
- max długość paneli PV 2200 mm
Podana konstrukcja do montażu 6 - ciu paneli jest przykładowa , możliwe są inne konfiguracje począwszy od dwóch paneli .
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Wyceny innych konfiguracji - proszę przesłać na adres e.mail eltech@eltech.net.pl infomracje o liczbie paneli , i ich wymiarach.
Zachęcamy do zapoznania się z naszym katalogiem konstrukcji fotowoltaicznych:
