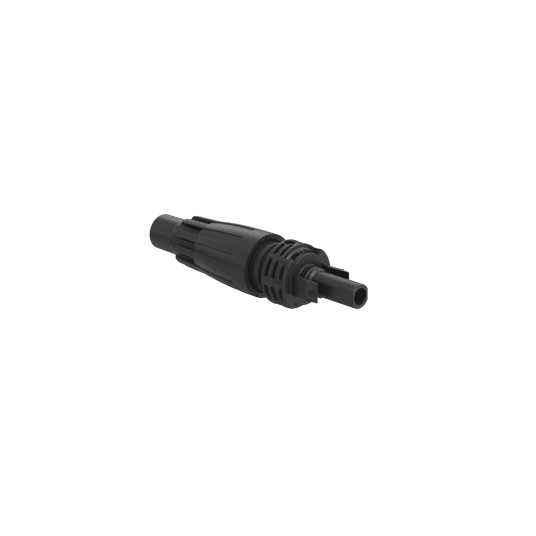

Konektor MC4 - gniazdo Evo-Ready, Stäubli

Złącza MC4 EVO READY to najnowsza innowacja w rodzinie złącz MC4 firmy Stäubli​.

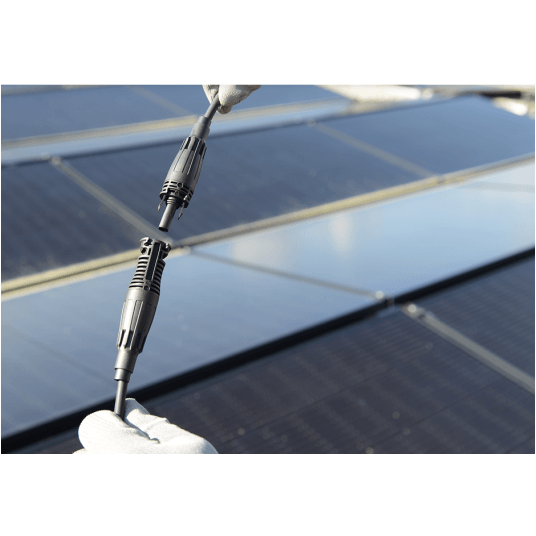

Główną cechą nowych złącz jest ich gotowość do użycia bez konieczności użycia narzędzi do krępowania złącza na przewodzie. W nowym rozwiązaniu zastosowano technologie snap-in polegającą na montażu (wsunięciu) odizolowanego przewodu w zacisk sprężynowy.

Rozwiązanie to umożliwia instalatorom poprawny montaż, który jest kluczowy dla bezpieczeństwa instalacji i nie wymaga użycia profesjonalnego wyposażenia.

Zalety:

• Szybki montaż dzięki łatwej technologii zatrzaskowej
• Bezpieczne połączenie
• Niezawodne działanie

Dane techniczne:

• Napięcie znamionowe: Prąd stały 1500 V
• Prąd znamionowy: 30 A
• Rodzaj połączenia: Zacisk sprężynowy (połączenie bez użycia narzędzi)
• Przekroje kabli: 4 mm² i 6 mm²
• Średnica zewnętrzna kabla: 5,4–7,6 mm
• Zakres temperatur otoczenia: -40 °C ... +85 °C (IEC)
• Górna granica temperatury: 115 °C (IEC)
• Klasa ochrony przeciwpożarowej: UL94-V0
• Materiał izolacyjny: PA
• Certyfikowany przez TÜV Rheinland zgodnie z normą IEC, IEC 62852:2014+Poprawka 1:2020

​
