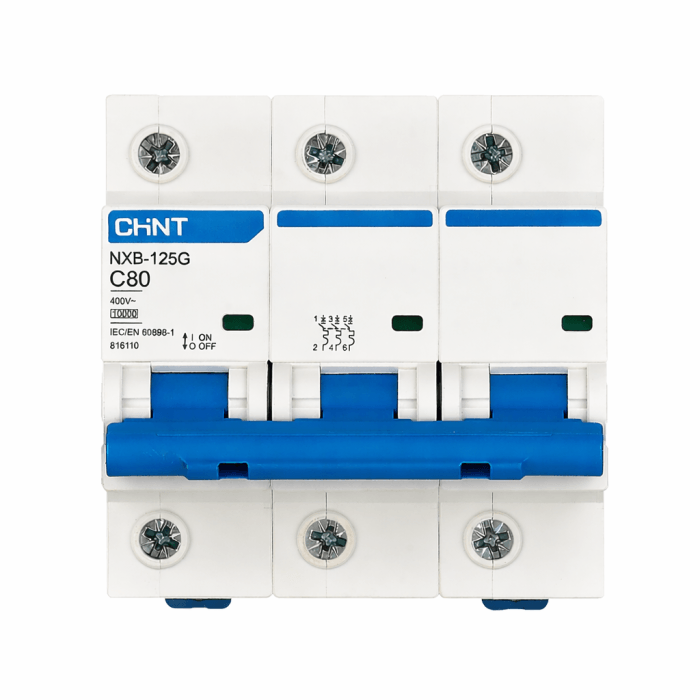

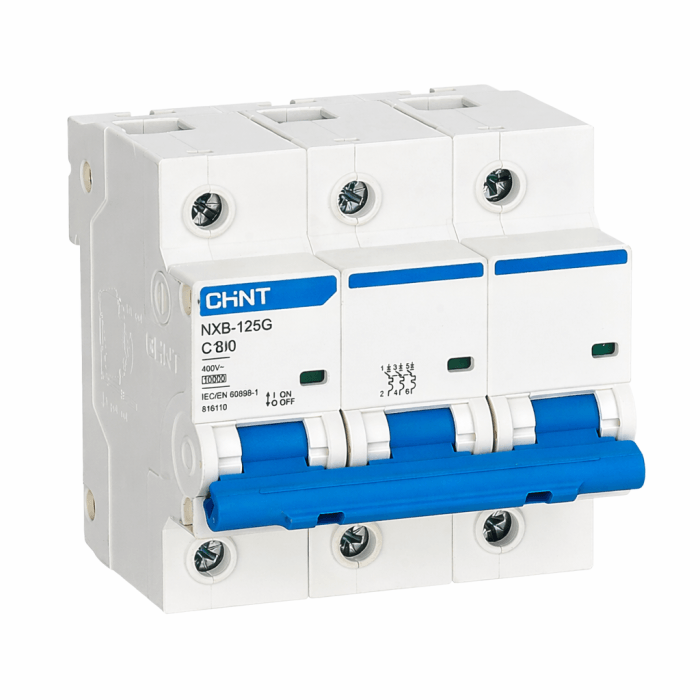

Wyłącznik nadprądowy 3P C80 Chint

Wyłącznik nadprądowy Chint NXB-125G zapewnia zaawansowaną ochronę przed przeciążeniem, zwarciem oraz możliwość bezpiecznego odłączania obwodu w instalacjach prądu przemiennego do 400 V i 125 A.

Dzięki wysokiej zdolności wyłączania 10 kA, wielu charakterystykom wyzwalania (B, C, D oraz OV) oraz trwałości mechanicznej wynoszącej 20 000 cykli łączeniowych, gwarantuje stabilne i bezpieczne sterowanie obwodami.

Zaprojektowany zgodnie z normą IEC/EN 60898-1, wyłącznik NXB-125G oferuje niezawodne działanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych systemach dystrybucji energii.

Specyfikacja:

• Zgodność z normami: IEC/EN 60898-1
• Certyfikaty: CE, RoHS, REACH, zgodność z wymaganiami dotyczącymi śladu węglowego (Carbon Footprint)
• Funkcje: Ochrona przed przeciążeniem, ochrona przed zwarciem, bezpieczne odłączanie (pozytywna izolacja)
• Prąd znamionowy (In): 63 A, 80 A, 100 A (1P, 2P, 3P, 4P) 125 A (1P, 2P)
• Napięcie znamionowe (Ue): 230 V~ dla 1P, 400 V~ dla 2P, 3P, 4P
• Częstotliwość znamionowa: 50/60 Hz
• Liczba biegunów: 3P
• Znamionowa zdolność wyłączania zwarciowego (Icn): 10 kA
• Znamionowa zdolność łączeniowa zwarciowa (Ics): 7,5 kA
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV (1,2/50 μs)
• Typ wyzwalacza termiczno-magnetycznego:
• Charakterystyka B: 3–5 In (obciążenia rezystancyjne)
• Charakterystyka C: 5–10 In (obciążenia indukcyjne)
• Charakterystyka D: 10–14 In (duże prądy rozruchowe)
• Charakterystyka OV: 14–20 In (dostępna tylko dla 3P 80 A)
• Trwałość mechaniczna: 20 000 cykli
• Trwałość elektryczna: 6 000 cykli (In ≤ 100 A), 4 000 cykli (In > 100 A)
• Pobór mocy na biegun: 80 A – 7 W
• Redukcja prądu w funkcji temperatury (odniesienie: 30°C): 1,43× przy –35°C, 1,20× przy 0°C, 1,00× przy 30°C, 0,81× przy 60°C, 0,74× przy 70°C
• Temperatura pracy: –35°C do +70°C
• Temperatura przechowywania: –35°C do +85°C
• Dopuszczalna wysokość instalacji: ≤ 2000 m
• Sposób montażu: Montaż na szynie DIN TH35-7.5
• Wprowadzenie przewodów: Od góry lub od dołu
• Zakres przekrojów przewodów: Min.: 16 mm², Max.: 50 mm²
• Moment dokręcania zacisków: 3,5 N·m (maks. 4 N·m)
• Stopień zanieczyszczenia: 2
• Stopień ochrony: IP20 (montaż bezpośredni), IP40 (montaż w rozdzielnicy)
• Kompatybilne akcesoria: AX-X3, AL-X3, SHT-X3, OVT-X3, UVT-X3, OUVT-X3
• Wymiary (dł. × wys., mm): 1P – 27,0 × 75,5, 2P – 54,0 × 78,5, 3P – 81,0 × 78,5, 4P – 108,0 × 78,5
